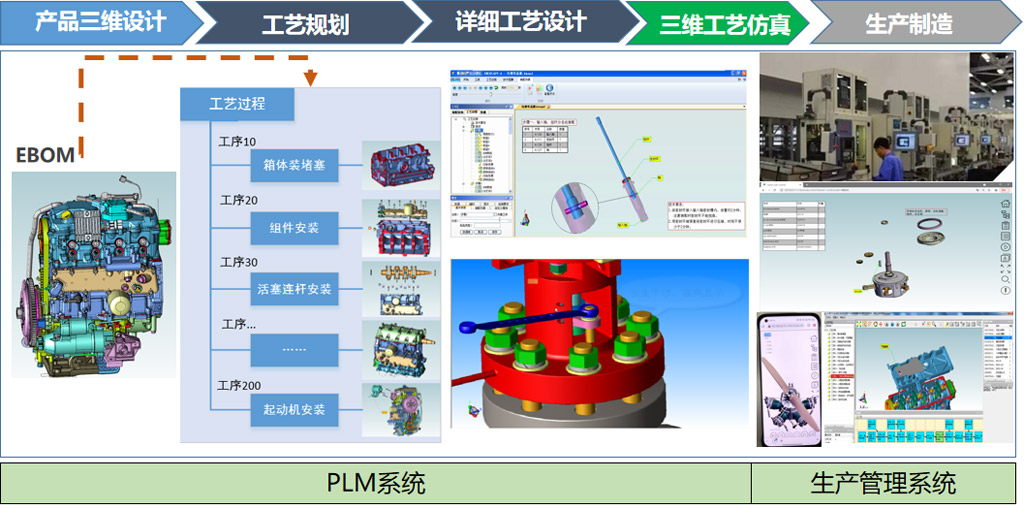

開目三維裝配工藝規劃系統與企業PLM系統、MES系統集成的典型應用路線，如下圖所示。通過PLM系統創建三維工藝并調用3DAST軟件進行工藝設計、仿真，檢入PLM系統進行工藝審簽與發布，然后通過集成接口傳遞至MES系統進行現場生產指導，實現三維工藝下車間。

  首先在系統內完成裝配模型的建立，即通過引入三維模型，建立產品裝配結構?？梢氲娜S模型包括目前主流的國內外三維軟件（UG、CREO、SE、SW、CATIA、INVENTOR等）。在引入的三維模型基礎之上可以進行結構調整，形成符合裝配工藝性要求的裝配模型。

  在產品裝配結構模型之上，用戶可以進行裝配過程的規劃和仿真。用戶可以利用3DAST提供的各種輔助功能，如：定義裝配結構、選擇裝配的對象、定義所選裝配對象的裝配方法、規劃裝配用的制造資源、細化裝配活動的技術圖解、對裝配工藝進行干涉檢查、定義裝配的節拍等，通過這些功能可以幫助用戶實現面向三維模型的可視化的裝配工藝規劃，檢查裝配工藝的可行性，及早反饋裝配信息給設計人員以改進。

  規劃完成后，可自動形成多種形式的裝配工藝文件，如裝配工藝卡片、三維裝配仿真動畫等進行工藝信息輸出，以及電子信息在生產車間的自動發布。

  開目三維工藝規劃軟件提供標準的系統集成接口，能夠?qū)崿F(xiàn)與企業多種軟件系統的集成，構建設計-工藝-制造一體化平臺。
